變壓器干燥固化爐主要由加熱器、風機、軌道車，有孔板和保溫夾層等幾部分組成。在干式變壓器生產過程中，鐵芯預熱、線圈預干燥、線圈浸漆干燥等工藝過程非常關鍵，直接影響變壓器的質量，因此，變壓器干燥固化爐的設計尤為重要。
下面，我們了解一下變壓器干燥固化爐的結構設計。

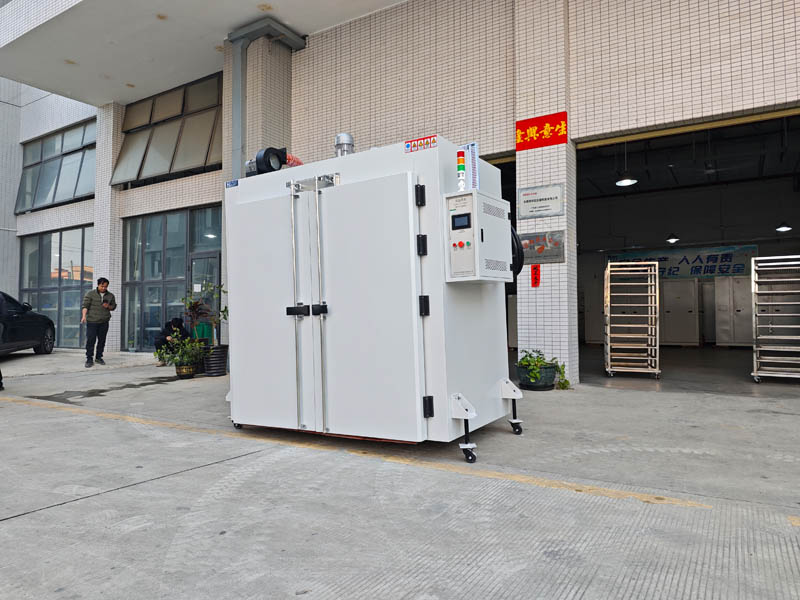

產品名稱：環儀儀器 變壓器干燥固化爐
變壓器干燥固化爐的結構設計：

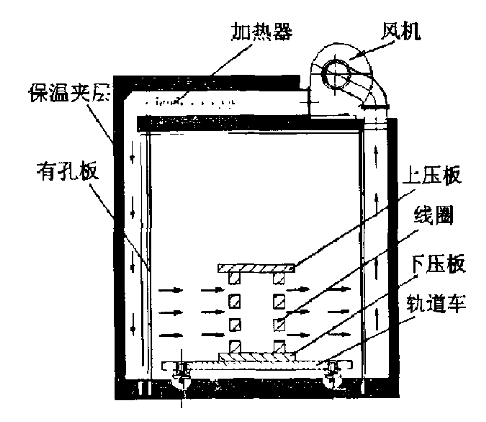

固化爐的設計結構如下圖所示。固化爐整體為箱式結構，滿足干式變壓器的固化加熱要求，主要由加熱器、風機、軌道車，有孔板和保溫夾層等幾部分組成。
固化爐的底部鋪設軌道，根據需要可采用手動驅動或鈍齒條驅動等不同的驅動方式，便于使用軌道車，方便變壓器進出固化爐。
固化爐夾層設獨立風道，風道側面開設布風孔，設置空氣分布器，結構如下圖所示。
空氣分布器由兩部分組成，一部分是可移動有孔板，一部分是固定有孔板。通過調節可移動有空板，可以調節空氣流動。
整體材質：
固化爐內壁全部采用304不銹鋼材料制成，四角采用半圓形易于清潔，保溫夾層的保溫材料采用低導熱系數優質保溫棉，可以降低能耗。
加熱設計：
固化爐加熱器采用U型結構設計，安裝在頂部加熱室內，在同等容積加熱室的情況下，可以大大增大加熱功率，縮短加熱時間，在同等加熱功率的情況下減小固化爐的體積。固化爐頂部設循環風機一臺，用于強化氣流循環，提高爐腔內溫度均勻性。循環風機采用旋翼式結構模式，噪音低，風量大，同時具備定時、計時和變頻調速功能。
工作原理：
在干式變壓器的加熱固化過程中，風機把加熱器加熱的熱風送入風道，加熱后的熱風經過風道，通過有孔板進行調節。有孔板由兩部分組成，一塊鋼板固定不動，一塊鋼板可以上下調節，通過活動鋼板的調節，可以調節出氣的方向。
干式變壓器需要固化的線圈經上壓板和下壓板固定在軌道車上，調節后的熱風直接穿過開式干式變壓器的線圈，對線圈進行干燥、固化，穿過變壓器線圈的空氣從另一側的氣道進人加熱器再次加熱，如此循環，達到均勻快速加熱的目的。
如有變壓器干燥固化爐的選型疑問，可以咨詢環儀儀器相關技術人員。
