變壓器在生產澆注線圈時，線圈的凝膠固化工藝需要用到變壓器干燥箱。為了探究凝膠固化對變壓器的影響，我們做了變壓器凝膠固化的工藝研究，主要研究內容如下。

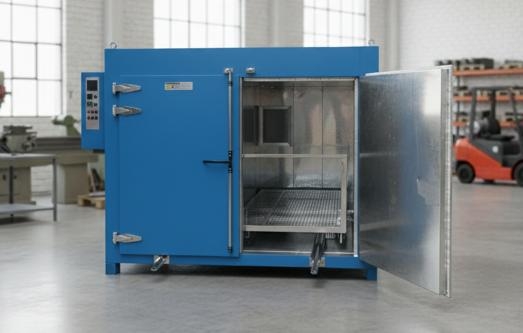

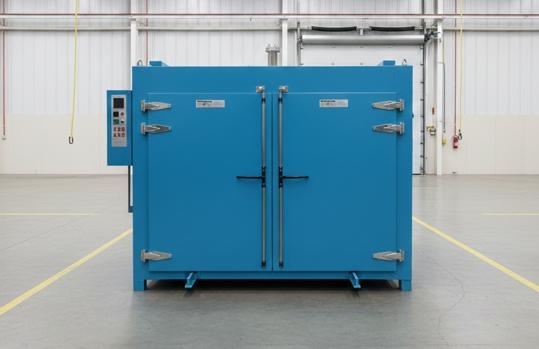

試驗設備：環儀儀器 變壓器干燥箱
固化過程：
1.線圈底部溫度80 ℃、線圈中部溫度76 ℃、線圈頂部溫度72 ℃，保持2 h；線圈底部溫度80 ℃、線圈中部溫度80 ℃、線圈頂部溫度76 ℃，保持2 h；線圈底部溫度80 ℃、線圈中部溫度80℃、線圈頂部溫度80 ℃，保持4 h，凝膠時間共計8 h，線圈在凝膠階段，溫度沿線圈高度呈倒梯度時行。
2.線圈固化100 ℃（5 h），130℃（10 h）。
3.倒梯度凝膠固化爐在斷電閉門狀態下自然降溫至80 ℃，保溫2 h，再升溫100 ℃（3 h），130 ℃（6 h）。
4.倒梯度凝膠固化爐在斷電閉門狀態下自然溫至60 ℃時出爐拆模。
工藝特點：
這種凝膠方式，是沿線圈底部、中部、上部分階段進行凝膠而釋放應力，不是按傳統工藝線圈沿高度方向同時釋放應力，可以大幅度降低線圈開裂的可能性，達到降低線圈局部放電量的效果。爐內溫度進行精準控制，一般溫度誤差控制在±1 ℃以內。
工藝總結：
本次凝膠固化工藝是根據線圈的高度及體積確定的具體方案，線圈沿高度方向分3 個梯度進行凝膠。線圈高度越高，采用倒梯度工藝的效果越好。
如有變壓器干燥箱的使用疑問，可以咨詢環儀儀器相關技術人員。
